鋁壓鑄件的最小壁厚并非固定值，而是受到諸多因素的綜合影響，其中包括鑄件的復(fù)雜程度、尺寸大小以及壓鑄材料等方面。通常情況下，鋁壓鑄件的最小壁厚處于0.5 毫米至 2 毫米的范圍之內(nèi)。為了給您提供更為詳盡的參考，以下內(nèi)容將分別從不同方面進(jìn)行闡述：

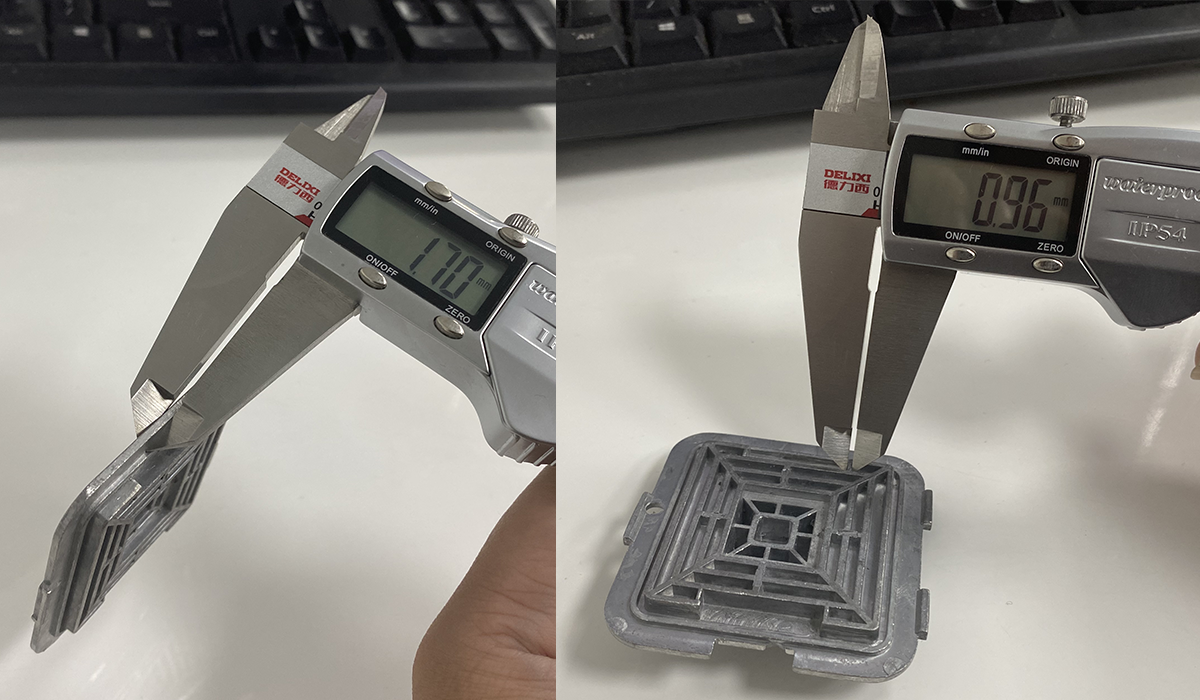

各種尺寸下鋁壓鑄件的最小壁厚

小型鋁壓鑄件

1，手機(jī)殼，其邊長(zhǎng)通常在十幾厘米以內(nèi)，壁厚一般在 0.5 毫米至 1 毫米之間。

2，室外無(wú)線基站金屬外殼長(zhǎng)度在 200 - 400 毫米左右，其壁厚的選擇需要綜合考慮結(jié)構(gòu)強(qiáng)度、防護(hù)性能、散熱需求以及成本等多方面因素。一般來(lái)說(shuō)，這類外殼的壁厚在 2.5 毫米到 4 毫米比較合適。

中型鋁壓鑄件

新能源汽車電機(jī)控制器外殼通常尺寸長(zhǎng)度在300 - 600mm之間，的壁厚一般處于2 - 5毫米之間。該壁厚受多種因素影響：從結(jié)構(gòu)設(shè)計(jì)來(lái)看，若外殼簡(jiǎn)單且規(guī)則、所受外部應(yīng)力小，壁厚可能為2 - 3毫米；若結(jié)構(gòu)復(fù)雜，則約為3 - 4毫米。有散熱結(jié)構(gòu)的外殼壁厚通常為3 - 4.5毫米。

大型鋁壓鑄件

動(dòng)力電池包箱體長(zhǎng)度一般為1000 - 2000mm。

1，小型轎車或輕型電動(dòng)車電池包箱體電池容量小，內(nèi)部壓力與外部應(yīng)力低，壓鑄鋁殼厚度2 - 3mm。

2，SUV、中型到大型轎車、電動(dòng)貨車電池容量大，為抵御碰撞、振動(dòng)保護(hù)電池，壓鑄鋁殼厚度3 - 4mm。

某個(gè)特定部位的最小壁厚

在壓鑄鋁合金外殼中，以下特定位置的最小壁厚需要特別關(guān)注：

拐角處最小壁厚

拐角處因應(yīng)力集中，需特別注意壁厚。過薄易致壓鑄缺陷及后續(xù)破裂。一般建議拐角最小壁厚在0.8mm至1.2mm之間。

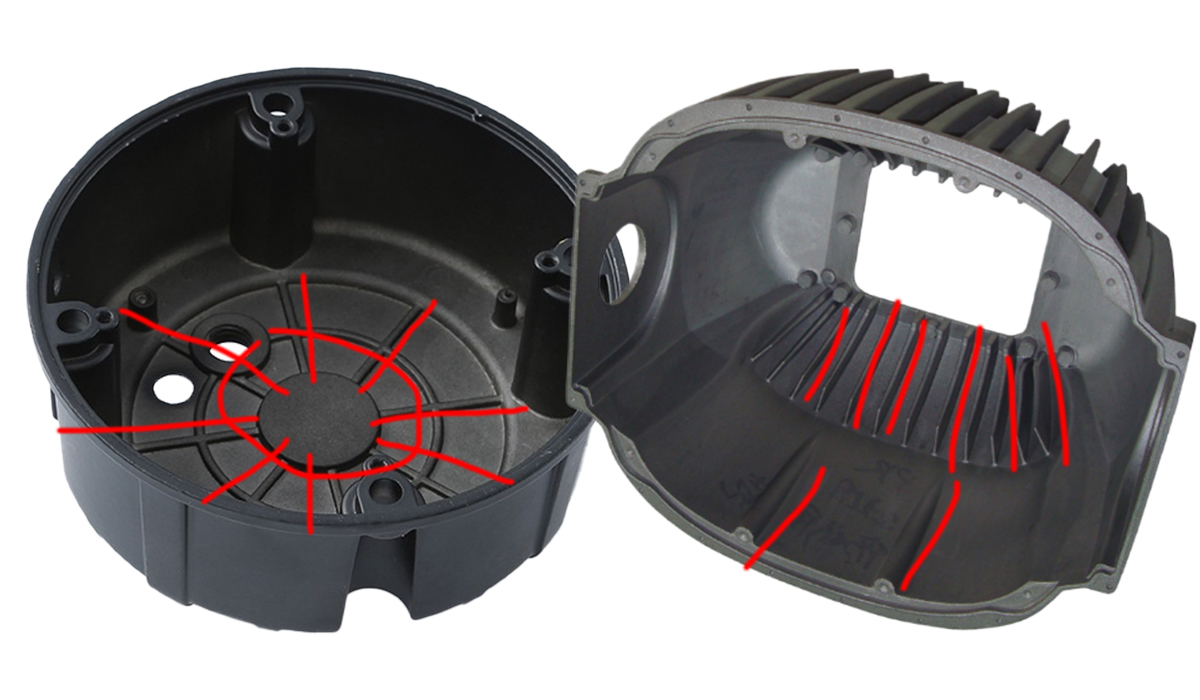

加強(qiáng)筋部位最小壁厚

加強(qiáng)筋設(shè)計(jì)旨在增強(qiáng)外殼的強(qiáng)度和剛性，其壁厚需適中。過厚易致壓鑄缺陷，如縮孔、縮松；過薄則效果不佳。通常，加強(qiáng)筋壁厚建議在0.6至1mm之間。

安裝孔周圍最小壁厚

安裝孔周邊設(shè)計(jì)需確保足夠的壁厚以承受安裝與使用過程中產(chǎn)生的應(yīng)力。一般而言，此區(qū)域的最小壁厚建議維持在0.7至1mm之間。對(duì)于直徑較大的安裝孔或需通過螺紋連接等承受額外拉力的場(chǎng)合，應(yīng)相應(yīng)增加壁厚至1mm以上，以確保結(jié)構(gòu)強(qiáng)度和穩(wěn)定性。

邊緣部位最小壁厚

邊緣部位易受碰撞與摩擦，需保證一定壁厚以增強(qiáng)強(qiáng)度和耐磨性。通常壁厚在0.6至0.9mm間。若需倒圓角、滾花等特殊處理，壁厚應(yīng)增至0.9mm或更厚，以防變形破損，確保處理后仍具足夠強(qiáng)度。

結(jié)論

綜上所述，鋁壓鑄件的最小壁厚因鑄件的尺寸大小、復(fù)雜程度以及特定部位的不同而存在較大差異。在實(shí)際應(yīng)用中，需要綜合考慮結(jié)構(gòu)強(qiáng)度、防護(hù)性能、散熱需求、成本等多方面因素來(lái)確定合適的壁厚。對(duì)于小型鋁壓鑄件如手機(jī)殼，壁厚相對(duì)較薄；而中型和大型鋁壓鑄件如新能源汽車電機(jī)控制器外殼和動(dòng)力電池包箱體，壁厚則根據(jù)具體情況有所增加。在特定部位如拐角處、加強(qiáng)筋部位、安裝孔周圍和邊緣部位，也需要根據(jù)其應(yīng)力集中情況、功能需求等給予特別關(guān)注，確保最小壁厚能夠滿足實(shí)際使用要求，從而保證鋁壓鑄件的質(zhì)量和性能。
